[ACI] ACI LAB TEST - 1 (단일EPG 및 다중 Subnet)

이번 테스트는 굿모닝아이텍의 자원을 사용하여 진행하였습니다.
또한 해당 테스트 구성 및 방법은 한국전파진흥협회 ACI 교육 후 작성하여 다시 테스트 하는 글이며,
교육해주신 강훈 강사님께 감사의 말씀 전합니다.

0. 물리적 구성

1. 단일 EPG 및 다중 Subnet의 목표구성도

2. VLAN POOL 생성

• Fabric - Access Policies - Pools - VLAN - Create VLAN Pool 클릭

• Name : SJH-VLAN-PHY
• Allocation Mode : Static Allocation
• Encap Blocks(VLAN Range) : 1010 - 1018

1.1. Create VLAN Pool

1.2. Create Ranges

1.3. 설정 확인 후 Submit

2. Domain 구성

• Fabric - Access Policies - Physical and External Domains - Physical Domains - Create Physical Domain 클릭

• Name : SJH-Domain-PHY
• VLAN Pool : SJH-VLAN-PHY(static)

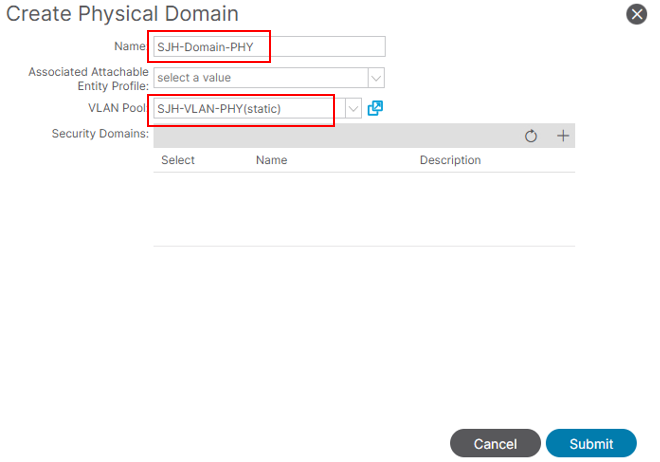

2.1 Create Physical Domain

• Name 입력 후 생성한 VLAN Pool 선택 후 Submit

3. AAEP 구성

• Fabric - Access Policies - Poilcies - Global - Attachable Access Entity Profiles - Create Attachable Access Entity Profile 클릭

• Name : SJH-AAEP-PHY
• Domains : SJH-Domain-PHY

3.1 Create Attachable Access Entity Profile

• Name 입력 후 Domains 에서 +버튼 클릭

3.2 Domain Profile 추가

• 생성한 Domain Profile 선택 후 Update 클릭

• 그 후 Next 클릭

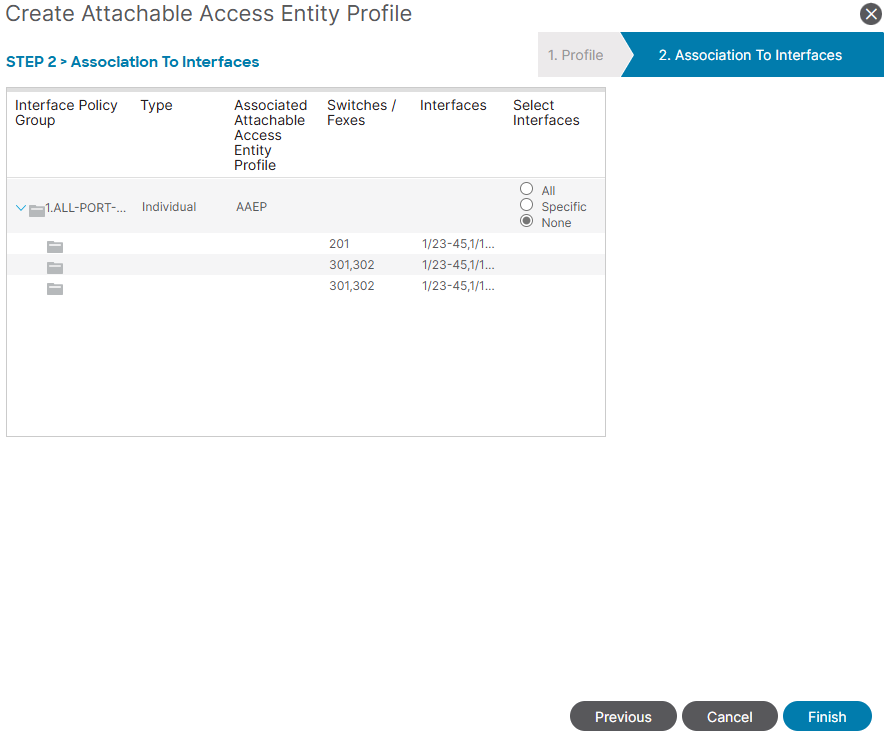

3.3 Create Attachable To Interfaces

• 해당부분은 그대로 두고 Finish 클릭

4. Interface Policy Group 구성

• Fabric - Access Policies - Interface - Leaf Interface - Policy Groups - Leaf Access Port - Create Leaf Access Port Policy Group 클릭

4.1 Create Leaf Access Port Policy Group

• Name : SJH-APPG-PHY
• Attached Entity Profile : SJH-AAEP-PHY(본인이 생성한 AAEP)
• Link Level Policy : system-link-level-1G-auto(기본으로 생성되어 있음)
• CDP Policy : system-cdp-enabled(기본으로 생성되어 있음)
• LLDP Policy : system-lldp-disabled(기본으로 생성되어 있음)

• 다 넣은 후 Submit

5. Interface Profile 구성

• Fabric - Access Policies - Interfaces - Leaf Interfaces - Profiles 우클릭 - Create Leaf Interface Profile 클릭

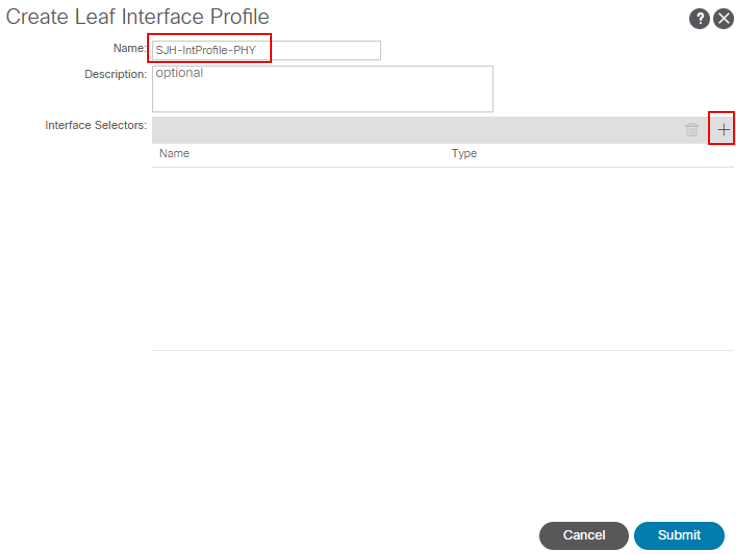

5.1 Create Leaf Interface Profile

• Profile Name 입력
• Interface Selectors 에서 + 클릭

728x90

5.2 Create Access Port Selector

• Name : SJH-IntProfile-Sel1-PHY
• Interface IDs : Leaf와 연결된 서버의 포트 넘버 입력
• Interface Policy Group : 생성한 자신의 AAPG 넣은 후 ok 클릭

6. Switch Profile 구성

• Fabric - Access Policies - Switches - Profiles 우클릭 - Create Leaf Profile 클릭

6.1 Step1 > Create Leaf Profile

• Name : SJH-Leaf-PHY
• Leaf Selectors에서 + 클릭

• Name : SJH-Leaf-Sel1-PHY
• Blocks : Leaf 넘버 선택 후 Update 클릭

6.2 Step2 > Associations

• 사용할 기존에 생성한 Interface Selector Profiles 선택 후 Finish

7. Tenant 생성

• Tenants - Add Tenant 클릭

7.1 Create Tenant

• Name : SJH-Tenant1
• Submit 클릭

8. VRF 생성

• 생성한 자신의 Tenant - Networking - VRFs - Create VRF 클릭

8.1 Create VRF

• Name : SJH-VRF1
• Create A Bridge Doamin 일단 체크 해제
• Finish 클릭
